专为安全性、物联网、移动性和云打造

要应对高级持续性安全威胁、物联网 (IoT) 设备的指数级增长、无处不在的移动性和云的采用等等趋势，必须采用一种集高级硬件和软件创新于一身的网络交换矩阵，在保护和简化客户网络的同时，使客户网络实现自动化。这种网络交换矩阵的目标是通过加快业务服务的部署实现客户收入的增长。

采用软件定义的接入 (SD-Access) 的思科^® 全数字化网络架构 (DNA) 正是这种能够助力业务发展的网络交换矩阵。思科 DNA 是一种由软件驱动且可扩展的开放式架构，可加速并简化企业网络的运营。利用可编程的架构，您的 IT 人员可从耗时、重复的网络配置任务中解放出来，从而将精力集中到积极改变业务的创新上。SD-Access 可以通过基本功能，从边缘到云端实现基于策略的自动化。其中包括：

·    简化的设备部署

·    有线和无线网络的统一管理

·    网络虚拟化和分段

·    基于组的策略

·    基于情景的分析

思科 Catalyst^® 9400 系列交换机是思科专为安全性、物联网和云打造的主打模块化企业交换接入平台。该系列交换机是思科领先的企业架构 - SD-Access 的基本组件。该平台通过能够支持高达 9 Tbps 系统带宽的机箱架构实现无与伦比的投资保护，并提供无可比拟的高密度 IEEE 802.3BT 功率输出 (60W PoE)。现在，整个产品组合都具有提供冗余能力的优势。Catalyst 9400 通过上行链路恢复能力、N+1/N+N 电源冗余等功能提供一流的高可用性 (HA)。该平台面向企业进行了优化，采用创新的耐用双风扇托架设计、侧向气流和适合在配线柜中部署的 16 英寸左右深度。单个系统可扩展至最多 384 个接入端口，可以选择 1G 铜缆、UPOE 和 PoE+ 等多种端口类型。该平台还支持高级路由和基础设施服务、SD-Access 功能，以及网络系统虚拟化。借助这些功能，您可以选择将该平台部署到中小型园区环境的核心层和汇聚层中。

思科 ONE 软件

思科 ONE^™ 软件为您购买适用于接入、广域网和数据中心域的软件提供了经济灵活的途径。在产品生命周期的所有阶段，思科 ONE 软件都能简化网络和基础设施软件的购买、管理和升级。思科 ONE 软件具有以下优势：

·    灵活的软件许可模式可让客户分期投入软件支出，避免开支剧增

·    可通过软件服务进行软件许可的移植，从而实现对软件购买投资的保护

·    可以通过思科^® 软件支持服务 (SWSS) 获得思科更新、升级和新技术

·    可以通过新的面向交换的思科 ONE 订用模式降低起步成本

借助面向接入的思科 ONE，您可以将整个交换结构作为一个融合的单一组件进行管理。通过对有线和无线网络使用统一的管理系统和统一的策略，您还可以有效提高接入安全性。

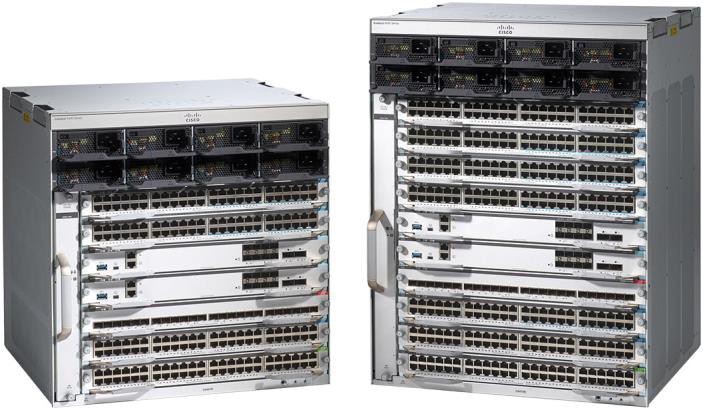

思科 Catalyst 9400 系列机箱

思科 Catalyst 9400 系列提供两个机箱选项和各种线卡选项（表 1）。此外，还提供一个可扩展到 392 个端口的通用架构。

Catalyst 9400 系列机箱面向企业进行了优化，采用高效的侧向气流，所有可拆卸组件（包括管理引擎、线卡、电源和风扇托架）
均可完全从前面拆卸。该机箱也支持从后方拆卸风扇托架以实现高效线缆管理的选择。Catalyst 9400 系列机箱、管理引擎、线卡、电源和风扇托架使用嵌入式 RFID 标记，有助于使用商业 RFID 识读器轻松管理资产和库存。

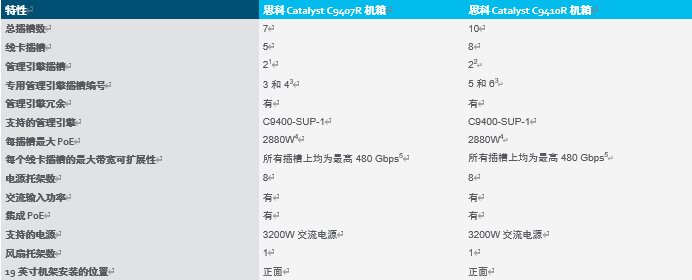

表 1.      思科 Catalyst 9400 系列机箱功能

1插槽 3 和 4 在思科 Catalyst C9407R 中专供管理引擎使用；插槽 1-2 和 5-7 供线卡使用。

² 插槽 5 和 6 在思科 Catalyst C9410R 中专供管理引擎使用；插槽 1-4 和 7-10 供线卡使用。

³ 管理引擎插槽不支持线卡。

⁴ 所列最大 PoE 按当前发货的线卡计算，但机箱能够支持的 PoE 为每个插槽 4800W 左右。

⁵ 使用 C9400-SUP-1 时，每个线卡插槽 80Gbps

管理引擎配置

Catalyst 9400 系列提供为安全网络、物联网应用、下一代移动性和云采用而打造的行业领先管理引擎。管理引擎 1 使用最新的统一接入数据平面 2.0 (UADP2.0) ASIC 打造，凭借其可编程渲染管线、微引擎功能、对第 2 层和第 3 层转发的基于模板的可配置分配、访问控制列表 (ACL) 和 QoS 条目，为满足下一代技术的未来需求做好了准备。

表 2.      思科 Catalyst 9400 系列管理引擎每个插槽的最大带宽

表 3 列出了思科 Catalyst 9400 管理引擎的最低软件要求。

表 3.      思科 Catalyst 管理引擎的最低软件要求

线卡配置选项

Catalyst 9400 能够混合搭配各种线卡以支持大量局域网接入、服务器连接、中小型企业 (SMB) 或分支机构部署。思科 Catalyst 9400 系列支持表 4 中按部件号列出的线卡。

表 4.      思科 Catalyst 9400 系列线卡

思科 Catalyst 9400 系列具有灵活的接口类型和端口密度，因而支持混合搭配网络配置，以满足园区网络的特定需求（表 5）。

表 5.      思科 Catalyst 9400 系列最大端口密度

物理规格

表 6 列出了思科 Catalyst 9400 系列机箱的物理规格。

表 6.      思科 Catalyst 9400 系列机箱的物理规格

电源

思科 Catalyst 9400 电源支持三种工作模式。所有型号都可以使用不同功率和类型的交流或直流电源。

冗余 N + N 模式

思科 Catalyst 9400 机箱也支持具有 N 条独立输入电路的 N + N 冗余模式，针对 N (+N) 条电路发生故障而非电源设备发生故障的情况提供防护。

冗余 N + 1 模式

思科 Catalyst 9400 机箱还支持具有 N 条独立输入电路的 N + 1 冗余模式，针对一 (+1) 条电路发生故障而非电源设备发生故障的情况提供防护。

合并模式

在此模式下，整个机箱可用的功率等于两个电源的输出功率乘以其分担比率之和。

P = 一个电源设备的输出功率

合并模式的总功率 = P + (N-1) * P *（分担比率）

表 7 列出了 Catalyst 9400 系列的电源规格。

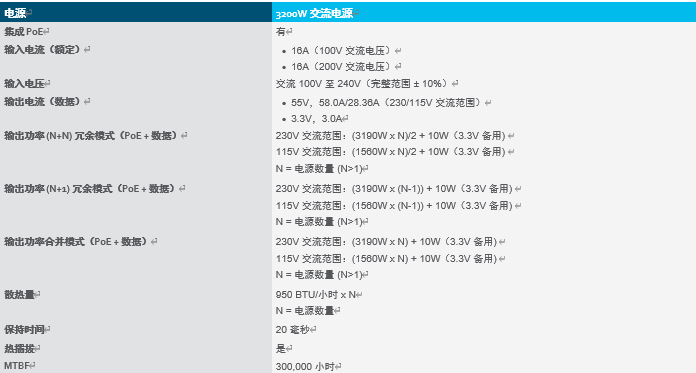

表 7.     思科 Catalyst 9400 系列电源规格

备注：

·    除另行说明，输出功率为每电源输出功率。

·    散热量数字代表工作电源的电力转换损失。

·    支持的电源设备数量取决于客户配置。

电源指示灯

·    输出故障 LED（每个设备）：红色

·    输入正常 LED（每路输入）：绿色

ID LED（每个设备）：蓝色

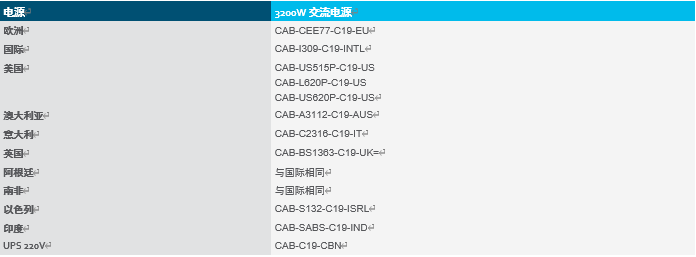

表 8.     思科 Catalyst 9400 系列电源线选项

风扇托架

每台思科 Catalyst 9400 系列交换机都使用耐用的双风扇托架进行冷却。思科 Catalyst 9400 可以选择从后方进行拆卸，提供了灵活的线缆管理。机箱面向企业配线柜进行了优化，采用侧向气流。所有风扇托架均由多个独立控制的风扇组成，采用 N+1 冗余模式。
如果任意一个风扇发生故障，系统可继续运行，而不会出现冷却功能降低。风扇速度动态变化，弥补因风扇故障而造成的不足。Catalyst 9400 系列风扇具有气压传感器，因此可在较低海拔下降低风扇速度。Catalyst 9400 系列风扇还有单独的风扇脉宽调制 (PWM) 微调功能，用于减少在受到限制的条件下风扇每分钟转速 (RPM) 的变化。当系统在 50% 负荷下运行时，这可以实现 60dB 下的最佳声学性能。

图 2.     耐用的双风扇托架

环境条件

思科 Catalyst 9400 系列需要以下条件：

·    工作温度

·    正常工作^* 温度和高度：

◦     27°F 至 109°F（-5°C 至 +45°C）（海拔 6,000 英尺/1800 米以内）

◦     27°F 至 104°F（-5°C 至 +40°C）（海拔 10,000 英尺/3000 米以内）

◦     ^*冷启动时的最低环境温度为 0°C

·    短期^** 异常条件：

◦     27°F 至 119°F（-5°C 至 +55°C）（海拔 6,000 英尺/1800 米以内）

◦     27°F 至 114°F（-5°C 至 +50°C）（海拔 10,000 英尺/3000 米以内）

◦     ^**在一年期间不超过以下值：连续 96 个小时，或总计 360 个小时，或发生 15 次。

·    存储温度：-40° 至 158°F（-40° 至 70°C）

·    相对湿度：10% 至 95%，非冷凝

·    工作海拔高度：-60 至 3000 米
